冷彎型材成型機
冷彎型材成型機是通過順序配置的多道次成型軋輥,把卷材、帶材等金屬板帶不斷地進行橫向彎曲,以制成特定斷面型材的塑性加工工藝的機械。
解結的方法是
a:變形區中性層計算準確,變形區內用料計算準確,滾輪加工對稱度好。
b:不變形區域盡量不受壓(如滑軌底部),裝配時上下滾輪各區域間 隙保持一致。
c:材料咬入前,應根據前道滾壓狀態,設置引導斜口,在穩定受壓前,材料在滾內滑移平穩。
5、生產中彎曲扭曲的問題,主要是受力不平衡產生的,左右受力不平衡,左右彎曲,上下受力不平衡,產生扭曲。解決方法:設計受力均衡,加工準確,安裝調整方便。
6、滾輪加工準確度是關鍵,為此,專門制作專用工具在投影儀下,放大20倍進行檢測。
7、主傳動邊,采用滾子錐軸承,確保主軸徑向跳動在0.04MM以內外,保證主軸不會左右竄動,普通球軸承自身存在間隙,在傳動中不能避免軸向竄動。

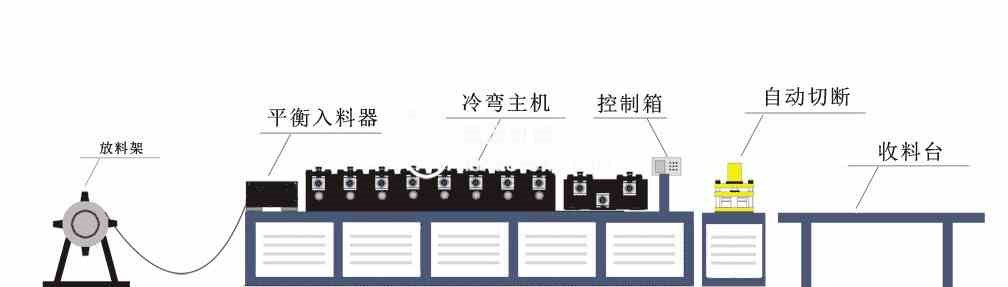

冷彎?rùn)C(jī)設備結構性能概述
1 放料機
放料機技術參數:
機架結構:懸臂式
板料寬度:小于600mm;
料卷內徑:φ500mm;
膨脹方式:液壓;
內徑漲縮范圍:ф400-500 mm;
料卷zui大外徑:φ1300mm;
承載重量:≤2t
2冷彎成型主機配置
成型道次:根據客戶需求定制
側板形式:墻板式/排放式 (飛邊、加工中心加工滑塊和軸承孔)
側板厚度:25mm
成型規格:按客戶提供樣板形狀截面尺寸
傳動方式:齒輪傳動/齒輪箱傳動/鏈輪傳動
成型機架:方管、10#槽鋼、鋼板
軋制材質:冷板/鍍鋅板
軋制材質厚度:根據客戶需求定制
開料尺寸:按客戶提供樣板形狀截面尺寸
軋制工件長度:可調
生產速度:速度約0-16米/分鐘
軋輥軸徑:45-80mm (45#鋼材調質精磨)
軋輥模具材質:40Cr或Cr12,淬火處理,HRC58-62°(處理后高精加工)
軸承:6207哈爾濱等
主傳動電機:5.5KW(元泰)
減速機:K系列,硬齒面
主機規格:按客戶需求確定
整機重量:6-22噸
3 切斷方式
形式:液壓直切
定長方式:旋轉編碼器自動側長、直接輸入長度,自動計量,自動剪切。
切斷液壓噸位:10噸
切斷模具:每臺機器1套
剪切長度公差:小于±0.5mm
結構特點:組合式,剪斷口無毛邊且刀具使用壽命長,更換快捷。
切刀材質:Cr12MoV,淬火處理,HRC58-62°
4 收料架:優質方管焊接
5 冷彎?rùn)C(jī)電器控制系統
(1)整套設備運行由PLC自動化控制,變頻調速,人機界面互動,更換規格、設定參數極為方便快捷。 操作方式有手動/自動兩種。具有手動、自動切換功能:在手動狀態下,能進行單機運行,方便調試與維修;在自動狀態下,進行全線生自動生產運行,順序啟動;全線設有急停按鈕,易于處理緊急事故,保證設備和操作人員安全。
(2) 機旁設有手動操作面板方便工人操作。
